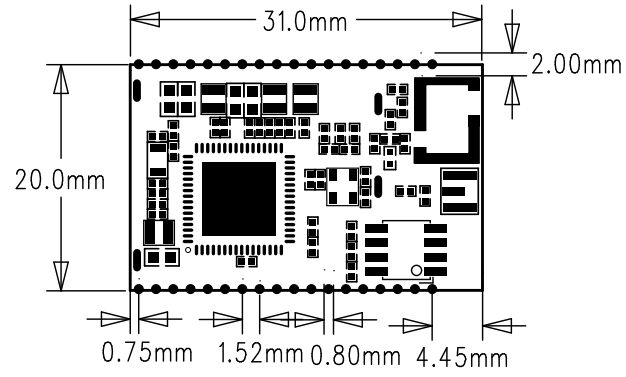

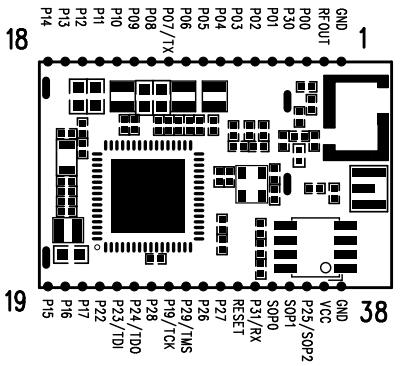

模块管脚

功能

备注

1

GND

模块地GND

2

RF_OUT

射频输出接口

3

GPIO00

IO口

4

GPIO30

IO口

5

GPIO01

IO口

6

GPIO02

IO口

7

GPIO03

IO口

8

GPIO04

IO口

9

GPIO05

IO口

10

GPIO06

IO口

11

UART0 TX

串口TX管脚

12

GPIO08

IO口

13

GPIO09

IO口

14

Network status LED

网络状态指示灯（高电平驱动亮灯），常亮表示成功获取IP（STA模式）或成功建立AP网络（AP模式），快闪表示正在连接Wi-Fi路由器（STA模式），慢闪表示进入SmartConfig模式，等待SmartConfig操作；

15

GPIO11

IO口

16

GPIO12

IO口

17

GPIO13

IO口

18

GPIO14

IO口

19

GPIO15

IO口

20

GPIO16

IO口

21

GPIO17

IO口

22

按键

恢复出厂设置按键，内部默认下拉输入，当高电平持续时间超过5秒则模块参数恢复到出厂设置状态

23

GPIO23，JTAG TDI

IO口和JTAG TDI口复用

24

GPIO24，JTAG TDO

IO口和JTAG TDO口复用

25

GPIO28

IO口

26

JTAG TCK

JTAG TCK

27

GPIO29，JTAG TMS

IO口和JTAG TMS口复用

28

GPIO26

IO口

29

GPIO27

IO口

30

RESET

模块复位管脚，内部上拉，低电平复位

31

UART0 RX

串口RX管脚

32

SOP0

-

33

SOP1

  -

34

SOP2

-

35

VCC

模块电源，2.1V-3.6V供电

36

GND

模块地GND
